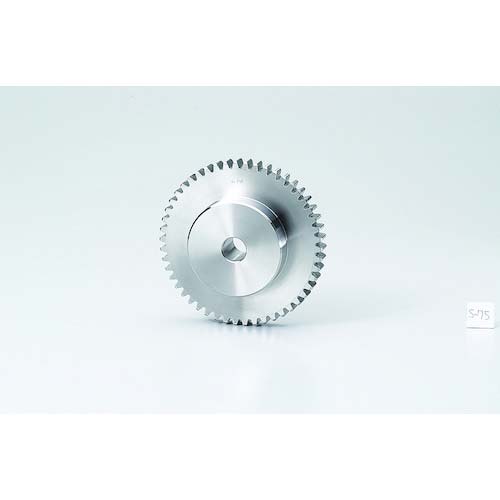

ＫＧ 平歯車 形状Ｂ１ モジュール２ 歯数８０ 歯幅２０ｍｍ 穴径Φ２０ｍｍ S2S 80B-M-2020 ( S2S80BM2020 ) 協育歯車工業（株）

 　●代表画像について 商品によっては、代表画像を使用している場合がございます。
 商品のカラー、サイズなどが異なる商品をイメージ画像として
 使用させて頂いている場合がございます。
 必ず、商品の品番と仕様をご確認のうえ、ご注文お願いいたいます。  　●代金引換でのお支払いについて 発送する商品の総重量が20kgを超えてしまったり、
 商品の大きさが当店から発送できる規定サイズを超えてしまう場合
 メーカー直送での対応となりますので、 代金引換がご利用頂けない場合がございます。
 該当する場合、当店から別途メールにてご連絡させて頂いております。
  　●お買上げ明細書の廃止について 当店では、個人情報保護と環境保護の観点から同封を廃止しております。
 お買上げ明細書が必要な場合は、備考欄に「お買上げ明細必要」と
 記載お願いいたします。
 当店からの出荷の場合は、同封にて発送させて頂きます。
 （※メーカー直送の場合は、PDFデータをメールさせて頂きます。）

特長：

小型精密歯車です。
追加工がしやすい平歯車です。
品番末尾Ｈは歯部高周波焼入済です。

用途：

一般産業機械、医療機器、食品機械に使用。

仕様：

モジュール：2
歯数：80

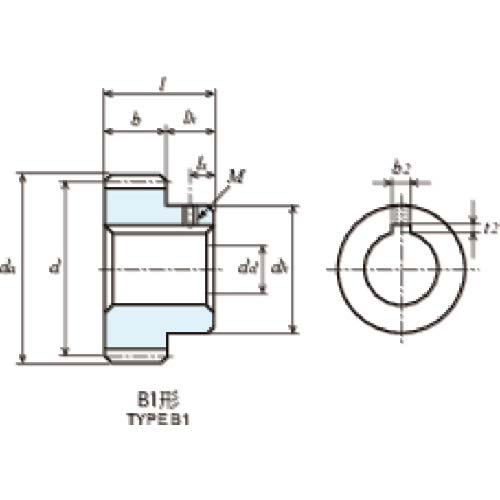

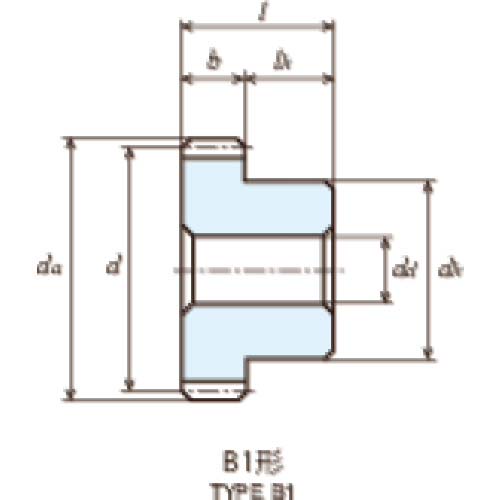

形状：B1
直径(mm)：φ160
歯幅(mm)：20
穴径(mm)：φ20
直径：φ164
全長(mm)：30
ハブ外径(mm)：φ60
直径(mm)：φ164
ハブ長さ(mm)：10
歯車精度：JIS　Ｂ　1702-1（ISO）8級（歯部高周波焼入品：9級）
歯形：並歯
圧力角：20°

材質／仕上：

機械構造用炭素鋼（S45C）

7692円ＫＧ 平歯車 形状Ｂ１ モジュール２ 歯数８０ 歯幅２０ｍｍ 穴径Φ２０ｍｍ S2S 80B-M-2020 ( S2S80BM2020 ) 協育歯車工業（株）花・ガーデン・DIYDIY・工具平歯車
